ПРОИЗВОДСТВО НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ И СЕРВИСНОЕ СОПРОВОЖДЕНИЕ


Технологическая оснастка

Краткая  техническая  характеристика

(башмак колонный, клапан обратный, турбулизатор, центратор).

Цементирование скважин



ГОЛОВКИ ЦЕМЕНТИРОВОЧНЫЕ УНИВЕРСАЛЬНЫЕ



CEMENTING HEADS UNIVERSAL



Головка цементировочная универсальная типа ГЦУ предназначена для обвязки устья нефтяных и газовых скважин с целью:

  • герметичного соединения обсадной колонны с нагнетательными линиями от цементировочных агрегатов;
  • предварительного размещения, фиксирования и последующего освобождения раздельных цементировочных пробок и управляющих деталей для устройств ступенчатого цементирования;
  • управления направлением потоков буферной жидкости, бурового и тампонажного растворов по отношению к цементировочным пробкам и управляющим деталям ступенчатого и манжетного цементирования.



МУФТА СТУПЕНЧАТОГО ЦЕМЕНТИРОВАНИЯ

Муфта типа МСЦ предназначена для оснащения обсадных колонн диаметром от 140 до 324 мм и проведения процесса цементирования скважин в две ступени как с разрывом во времени, так и без него.

Область применения муфты ступенчатого цементирования распространяется на следующие случаи:

  • когда не удаётся за один приём поднять тампонажный раствор за обсадной колонной на требуемую высоту по причине гидроразрыва пластов и поглощения жидкости;
  • когда ожидаемое рабочее давление при цементировании в один приём превышает технические возможности цементировочных агрегатов (ЦА);
  • при цементировании газовых и газоконденсатных скважин, а также скважин склонных к нефтегазопроявлениям;
  • при цементировании скважин с применением двух различных по составу тампонажных растворов для изоляции пластов, которые отличаются по температуре или по коррозионному воздействию на крепь;
  • когда предусмотрено оставлять продуктивную зону незацементированной и не допускать продавливание тампонажного раствора через башмак обсадной колонны;
  • когда цементирование в один приём невозможно по организационно-техническим причинам (при невозможности вызова или одновременного размещения на буровой большого количества нецементировочного оборудования, например в условиях морского бурения).

СКРЕБОК ТРОСОВЫЙ РСТ



РСТ-type line scraper





Скребки РСТ предназначены для оснащения обсадных колонн из труб по ГОСТ 632 и ГОСТ 633 условных размеров от 102 до 340 мм с целью разрушения и удаления фильтрационной корки со стенки скважины и пленки бурового раствора с внешней поверхности обсадных труб в процессе расхаживания колонн при их спуске и цементировании, что обеспечивает получение более плотного контакта цементного камня в кольцевом пространстве скважины со стенками открытого Еще одним назначением скребков РСТ является выполнение функции арматуры в железобетонной конструкции крепи скважины, что предотвращает растрескивание крепи при перфорации продуктивной зоны скважины и при креплении башмака кондуктора и технической колонны.
Применение скребков РСТ в интервалах наличия кавернозных участков ствола скважины дает побочный положительный эффект, т. к. пружинные тросовые лепестки скребка разрушают структуру загустевших масс бурового раствора в кавернах и облегчают их вытеснение и замещение тампонажным раствором.
Область применения скребков РСТ универсальна — вертикальные, наклонно-направленные и горизонтальные нефтяные и газовые скважины. Ограничений по давлению, температуре и агрессивности окружающей среды нет.
Пример записи обозначения скребка для обсадных труб условным диаметром 146 мм и диапазона диаметров открытого ствола скважины от 191 до 216 мм:
РСТ-146/191-216

Принцип действия скребков РСТ состоит в том, что свое основное назначение скребок выполняет за счет упругих свойств тросовых лепестков при обязательном одновременном расхаживании колонны и промывке скважины или прокачивании тампонажного раствора через кольцевое пространство. При этом лепестки разрушают фильтрационную корку, а восходящий поток вымывает продукты разрушения из скважины. Работа изделия состоит в реализации принципа действия на практике. Для обеспечения максимальной эффективности работы скребков колонна должна быть отцентрирована в скважине с помощью упругих или жестких центраторов.



Шифр скребка



Номиналь-

ный диаметр     обсадной   колонны, мм



Номинальный диаметр ствола

скважины, мм

Внутреннй

диаметр

скребка,

мм,

не менее

Габаритные размеры в свободном состоянии, мм

Масса,

кг, не

более

Наружный диаметр, ±10

Высота,

не более

СТ-102/151

101,6

151

104

195

70

1,2

СТ-114/165

114,3

165

116

210

1,3

СТ-127/191

127

191

129

230

1,4

СТ-140/191-216

139,7

191-216

142

260

1,6

СТ-146/191-216

146,1

191-216

149

265

1,7

СТ-168/216-245

168,3

216-245

172

290

2,0

СТ-178/245-270

180

245-270

182

350

2,2

СТ-245/295-320

244,5

295-320

249

400

2,8

СТ-324/394

323,9

394

329

480

3,8

СТ-340/445

339,7

445

345

520

4,2











ЦЕНТРАТОР



Тип центратора

Наружный диаметр, мм

Внутренний диаметр, мм

Максимальная радиальная нагрузка, кН

Пусковая нагрузка, Кн

Количество планок (ребер), шт.

Масса, кг

ЦЦ-114/151

204

116

2, 9

2, 25

4

5, 6

ЦЦ-127/165

217

129

3, 3

2, 5

4

7, 2

ЦЦ-140/191-216

264

142

7, 85

4, 8

6

8, 0

ЦЦ-146/191-216

270

148

7, 85

4, 8

6

8, 4

ЦЦ-168/216-245

292

172

7, 85

4, 8

6

9, 7

ЦЦ-178/245-270

330

182

7, 85

4, 8

6

10, 3

ЦЦ-194/245

320

197

7, 4

5, 5

6

10, 8

ЦЦ-219/270

345

222

10, 45

5, 4

8

12, 4

ЦЦ-245/295-320

370

249

10, 45

5, 4

8

13, 8

ЦЦ-273/320

398

278

9, 3

7, 1

8

14, 1

ЦЦ-299/394

450

304

11, 3

8, 65

8

15, 8

ЦЦ-324/394

450

330

5, 26

10, 52

10

18, 6

ЦЦ-340/445

505

346

12, 9

9, 95

10

19, 8

ЦЦ-426/490

555

430

6, 84

13, 72

14

23, 0

ЦЦ-2-140/216

264

142

12, 0

5, 0

6

8, 0

ЦЦ-2-146/216

270

178

12, 0

5, 0

6

8, 4

ЦЦ-2-168/216

292

172

12, 0

5, 0

6

9, 9

ЦЦ-2-178/216

300

182

12, 0

5, 0

6

10, 0

ЦЦ-2-178/245

305

222

12, 0

5, 0

6

10, 5

ЦЦ-2-194/245

322

196

12, 0

5, 0

6

12, 0

ЦЦ-2-219/270

345

222

13, 5

7, 0

8

13, 7

ЦЦ-2-245/295

370

249

13, 5

7, 0

8

14, 2

ЦЦ-2-324/394

450

330

5, 26

10, 52

10

18, 7

ЦЦ-2-426/490

555

430

6, 84

13, 72

14

23, 0







ЦЕНТРАТОРЫ ЦЕЛЬНЫЕ



centralizer1

Центраторы пружинные типа ЦПН предназначены для центрирования обсадной колонны при спуске и цементировании их в скважине, равномерного образования цементного камня в кольцевом затрубном пространстве в целях исключения перетоков газов и флюидов. В комплект поставки входит специальный ключ для закрепления центратора на обсадной трубе.

Условные диаметры соответсвующих центраторам обсадных труб по ГОСТ 632-80: 102, 114, 146 и 168 мм.


Перечень выпускаемых центраторов пружинных

Параметр

ЦПН-102/140

ЦПН-114/155

ЦПН-146/216

ЦПН-168/216

Условный диаметр обсадной трубы, мм

102

114

146

168

Максимальный диаметр по рессорам, мм

154

160

240

256

Наружный диаметр по кольцам, мм

113

126

159

180

Количество рессор, шт.

6

6

6

6

Масса центратора, кг

1,5

1,6

3,3

3,5

Длина центратора, мм

320

320

420

420

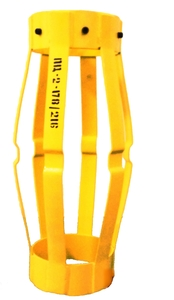

ЦЕНТРАТОР ПРУЖИННЫЙ СВАРНОЙ ПЦ











Центраторы пружинные сварные типа ПЦ предназначены для оснащения обсадных колонн из труб по ГОСТ 632 с целью их центрирования при спуске в скважину и цементировании участков ствола скважины.
Центраторы пружинные сварные типа ПЦ выполняются с пружинными аркообразными планками специального профиля, приваренными по концам к цилиндрическим втулкам. Для фиксации центраторов на обсадной колонне применяются установочные винты  или  ограничительные кольца и спиральные клинья.
Центраторы изготавливаются в двух модификациях – ПЦ-1 и ПЦ-2, отличающихся конструктивными элементами изделий и их упругими свойствами:
упругие центраторы ПЦ-1 (Рис.1) – изделия с плоскими изогнутыми планками, упруго деформирующимися в пределах кольцевого пространства в скважине. Область применения центраторов ПЦ-1 ограничена вертикальными и слабо искривленными скважинами, а также скважинами, имеющими увеличенный диаметр открытого ствола по сравнению с внутренним диаметром предыдущей колонны.
упруго-жесткие центраторы ПЦ-2 (Рис. 2) – изделия с внутренним выступом на планках, придающим центратору упруго-жесткую характеристику при деформации в пределах кольцевого пространства в скважине. Область применения центраторов ПЦ-2 – искривленные и наклонно-направленные скважины.



Обозначение

центратора

Макс. пуско-

вое усилие (пусковая нагрузка), кН, не более

Мин. восста- навливающее

усилие (ради-альная на-грузка), кН, не более

Внутрен-

ний диа-метр,

мм

Наружный диаметр,

мм

Высо-

та,

мм

Коли- чество

пла- нок,

шт

Масса,

кг, не

более

ПЦ-140/191-216

2,758

2,76

142

264

620

6

8,0

ПЦ-146/191-216

3,512

3,512

148

270

620

6

8,4

ПЦ-146/222-251

3,512

3,512

148

300

650

6

8,4

ПЦ-168/216

4,270

4,270

172

292

680

6

9,7

ПЦ-168/251-270

4,270

4,270

172

325

680

6

9,7

ПЦ-178/216-245

4,626

4,626

182

300

680

6

10,3

ПЦ-194/245

4,697

4,697

197

320

680

6

10,8

ПЦ-219/270

6,405

6,405

222

345

680

8

12,4

ПЦ-245/295-320

7,117

7,117

249

370

680

8

13,8

ПЦ-273/320

9,074

4,537

278

398

680

8

14,1

ПЦ-299/394

9,608

4,804

304

450

680

8

15,8

ПЦ-324/394

10,520

5,260

330

450

680

10

18,6

ПЦ-340/445

10,854

5,427

346

505

680

10

19,8

ПЦ-426/490

13,716

6,858

434

550

660

14

26











БАШМАК КОЛОННЫЙ

Тип башмака и тип резьбы

Условный диаметр колонны, мм

Размеры башмака, мм

Масса,
кг

Нагрузка на сжатие,
кН (т), не менее

D

H2

d

Н

Н1

БКМ-102

102

120

110

50

252

40

9

50 (5)

БКМ-114 ОТТМ, ОТТГ, БТС

114

133

115

50

300

42

14

70 (7)

БКМ-127 ОТТМ, ОТТГ, БТС

127

146

120

60

307

45

15

110 (11)

БКМ-140 ОТТМ, ОТТГ, БТС

140

159

130

70

326

50

16

150 (15)

БКМ-146 ОТТМ, ОТТГ, БТС

146

166

130

70

334

55

17

180 (18)

БКМ-168 ОТТМ, ОТТГ, БТС

168

188

135

80

342

60

23

210 (21)

БКМ-178 ОТТМ, ОТТГ, БТС

178

198

140

90

378

60

30

240 (24)

БКМ-194 ОТТМ, ОТТГ, БТС

194

216

145

100

390

63

40

280 (28)

БКМ-219 ОТТМ, ОТТГ, БТС

219

245

145

110

406

74

50

320 (32)

БКМ-245 ОТТМ, ОТТГ, БТС

245

270

145

120

413

80

53

350 (35)

БКМ-273 ОТТМ, ОТТГ

273

299

150

130

426

90

60

370 (37)

БКМ-299 ОТТМ

299

324

150

150

432

94

73

390 (39)

БКМ-324 ОТТМ

324

351

150

160

437

100

85

410 (41)

БКМ-340 ОТТМ

340

365

150

170

442

103

90

430 (43)

БКМ-351

351

376

165

180

455

103

97

450 (45)

БКМ-377

377

402

165

190

458

106

110

470 (47)

БКМ-406

406

432

165

200

464

112

125

490 (49)

БКМ-426

426

451

165

220

494

113

145

520 (52)

БКМ-508

508

533

165

280

505

125

180

580 (58)



КЛАПАН ОБРАТНЫЙ



Тип клапана

Условный диаметр колонны, мм

Максимальное рабочее давление, МПа

Наружный диаметр, мм

Внутренний диаметр корпуса клапана, мм, не менее

Диаметр шара, мм

Масса шара, г

Высота клапана, мм

Масса клапана, кг,
не более

ЦКОДМ-102 НКТ

102

25

120

87, 9

45+0, 4

85

275

9, 8

ЦКОДМ-114
ОТТМ, ОТТГ, БТС

114

25

133

97, 1

45+0, 4

85

350

13, 0

ЦКОДМ -127
ОТТМ, ОТТГ, БТС

127

25

146

108, 8

45+0, 4

85

362

14, 8

ЦКОДМ -140
ОТТМ, ОТТГ, БТС

140

25

159

118, 7

76+0, 5

400

405

18, 0

ЦКОДМ -146
ОТТМ, ОТТГ, БТС

146

25

166

124, 7

76+0, 5

400

420

20, 0

ЦКОДМ -168
ОТТМ, ОТТГ, БТС

168

25

188

147, 0

76+0, 5

400

420

25, 0

ЦКОДМ -178
ОТТМ, ОТТГ, БТС

178

25

198

156, 0

76+0, 5

400

398

30, 0

ЦКОДМ -194
ОТТМ, ОТТГ, БТС

194

25

216

172, 0

76+0, 5

400

405

32, 0

ЦКОДМ -219
ОТТМ, ОТТГ, БТС

219

25

245

195, 0

76+0, 5

400

420

40, 0

ЦКОДМ -245
ОТТМ, ОТТГ, БТС

245

15

270

225, 0

76+0, 5

400

430

65, 0

ЦКОДМ -273
ОТТМ, ОТТГ

273

10

299

249, 0

76+0, 5

400

415

70, 0

ЦКОДМ -299 ОТТМ

299

10

324

274, 5

76+0, 5

400

405

75, 0

ЦКОДМ -324 ОТТМ

324

10

351

300, 0

76+0, 5

400

405

92, 0

ЦКОДМ -340 ОТТМ

340

10

365

316, 0

76+0, 5

400

415

97, 4

ЦКОДМ -426 треуг.

426

10

452

351, 0

76+0, 5

400

415

152, 0







ТУРБУЛИЗАТОР ЦТ



ЦТ-type turbulizer



Особенность турбулизаторов данного типа заключается в том, что лопасти, предназначенные для закручивания восходящего потока жидкости, сделаны из специальной резины, которая армирована кордом. Лопастям турбулизаторов ЦТ присуща жесткость и прочность, позволяющая отклонять поток жидкости вокруг колонны. А в затрубном пространстве происходит вытеснение бурового раствора тампожным. При этом лопасти отличаются особенной эластичностью, благодаря которой, не оказывается заметного сопротивления, когда колонна опускается вниз. Благодаря оптимальному соотношению длины лопастей и наклона вертикальной оси, а также сочетанию жесткости с упругостью, обеспечивается максимальная величина основного показателя качества.

Технический уровень турбулизаторов, изготавливаемых на нашем заводе, соответствует лучшим мировым образцам данного продукта. Более того, один из основных показателей – отношение турбулизации потока к гидравлическому сопротивлению, превышает уровень лучших образцов других производителей.



Технические характеристики

Наименование параметров

Наружный диаметр,мм

Внутренний диаметр, мм

Высота, мм

Масса не более, кг

ЦТ-140/212-216

210

142

160

3

ЦТ-146/212-216

210

148

160

3,5

ЦТ-168/212-216

210

171

170

4,5

ЦТ-168/245

239

171

160

4,5

ЦТ-178/212-216

210

180

170

5

ЦТ-178/245

239

180

160

5

ЦТ-178/270

264

180

160

5

ЦТ-194/270

264

197

160

6
